滾塑設(shè)備及管件設(shè)計制作

　　

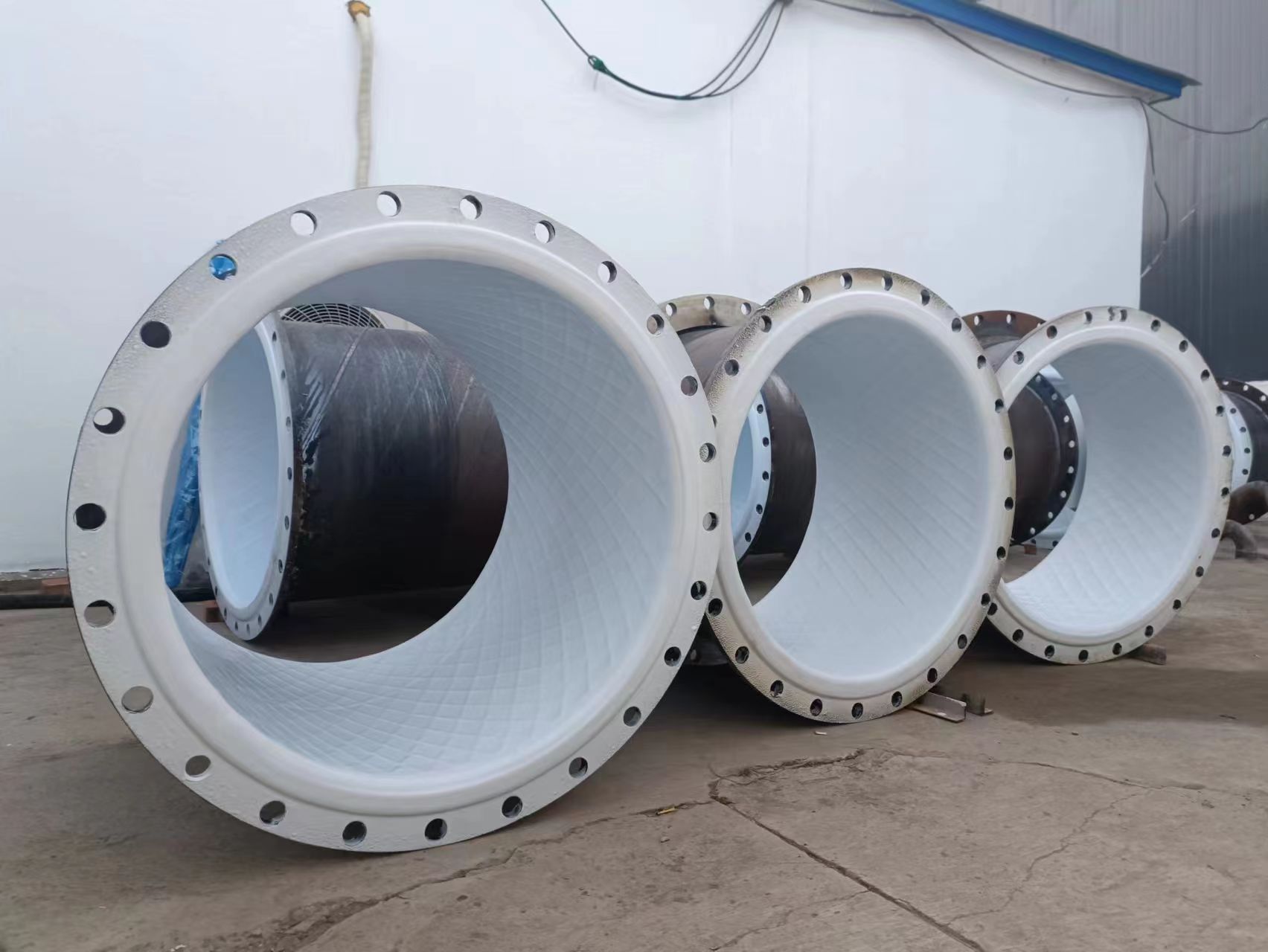

一、PTFE襯里直管及管配件
PTFE襯里直管及管配件又稱松襯管件，它是在管線無負壓的工作條件下使用的，它的工藝過程為，用PTFE棒料車削成薄膜帶，再將薄膜帶纏繞在規(guī)定的管道模上進行燒結(jié)，燒結(jié)完畢后脫模，形成PTFE管坯，再將PTFE管坯襯入已焊接完畢的無縫鋼管件內(nèi)。適用于常壓、正壓的輸送管線上。
通徑規(guī)格：DN25～300mm；
工作溫度：-40～120℃；
工作壓力：1.6MPa.

二、PTFE緊襯直管及管配件
PTFE緊襯直管及管配件又稱緊襯管件，它是在管線有負壓的工作條件下使用的，它的工藝過程與松襯管相似，但為了克服管線工作產(chǎn)生的負壓，在PTFE管坯中間纏繞了一道不銹鋼絲增加強度，然后將帶有鋼絲增強的管坯襯入無縫鋼管件內(nèi)，再用環(huán)氧樹脂來填充無縫鋼管件內(nèi)壁與PTFE管坯之間的間隙，從而起到排空及與管坯外壁因鋼絲纏繞而形成細螺紋的相互咬合作用。消除了管道因熱脹冷縮產(chǎn)生的內(nèi)應(yīng)力，同時利用鋼絲的剛度明顯地提高了襯里管的耐負壓能力。
通徑規(guī)格：DN25～300mm；
工作溫度：-50～180℃；
工作壓力：-0.06～1.6MPa.
三、PTFE推壓管緊襯直管
PTFE推壓管緊襯直管又稱緊拉管，是目前較先進的緊襯管道。它是在管線有負壓的工作條件下使用的，它的工藝過程為，由進口PTFE粉末推壓成型的PTFE管道用機械冷拉法強行拉入無縫鋼管內(nèi)壁，利用兩者的內(nèi)外徑差，采用過盈配合，使其緊貼在鋼管內(nèi)壁，形成無間隙緊襯。為了消除應(yīng)力，將它放在爐中，加溫至180℃進行恒溫處理，使之適應(yīng)的180℃以下的溫度中使用。一般推壓管的厚度在同規(guī)格纏繞管的厚度要厚，因而會更好地與無縫鋼管內(nèi)壁的結(jié)合，達到耐負壓的效果。
通徑規(guī)格：DN25～200mm；
工作溫度：-50～180℃；
工作壓力：-0.09～1.6MPa.
四、鋼襯PP（聚丙烯）直管及管配件
鋼襯PP管及管配件是在溫度較低的腐蝕性介質(zhì)管線中使用的，它是由粒狀PP擠出加工成為PP管道，再將PP管道襯入無縫鋼管件中，兩端翻邊成為完整品，其管配件為PP原料模壓成形。
通徑規(guī)格：DN25～200mm；
工作溫度：-15～100℃；
工作壓力：1.6MPa.
五、鋼襯PO（PE）直管及管配件
PO是英文名Py聚合物的縮寫，它是乙烯的均聚物并與乙烯、丙烯、丁烯等烯烴類聚合，也包括部分特性共混，增強和復(fù)合物。我廠采用的原材料是進口粉末狀的線性低密度聚乙烯（LLDPE），它的加工方法為旋轉(zhuǎn)成型，工件（鋼制容器或管道）在旋轉(zhuǎn)的過程中加熱，粉狀樹脂的工作表面吸熱熔融，旋轉(zhuǎn)一次便粘上一層粉狀樹脂，隨即吸熱融化，最后加工至規(guī)格厚度后冷卻成型，所以它在工藝上保證了襯層無針孔、無泄漏、無任何焊縫。并且該工藝對工件的內(nèi)外結(jié)構(gòu)無要求，無論結(jié)構(gòu)如何復(fù)雜，均能加工成型。在工件較大，運輸有困難的情況下還可以現(xiàn)場施工。
通徑規(guī)格：≥DN25mm工件；
工作溫度：-60～100℃；
工作壓力：-0.098～1.0MPa.
